《STM32从零开始学习历程》

本实验在《STM32从零开始学习历程》的基础上完成。实验1的理解有助于顺利完成实验2，本着从零开始学习的目的，以下将详细叙述实验过程。

1. 实验准备

硬件设备：

• 开发板：正点原子STM32F4探索者开发板
• 芯片：STM32F406ZGT6

软件工具：Keil μVision5 v5.33（MDK5）

2. 实现功能

通过USART串口向STM32发送特定指令，实现对LED灯的控制：

• 发送字符“1”：LED1亮
• 发送字符“2”：LED2亮
• 发送字符“3”：LED1和LED2同时亮
• 发送字符“4”：LED1灭
• 发送字符“5”：LED2灭
• 发送字符“6”：LED1和LED2同时灭

3. 硬件设计流程

4. 程序设计流程

5. 代码设计与分析

以下是关键代码片段：

1. 串口初始化代码

void uart_init(u32 bound) {    // 启用GPIOB和USART1时钟    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);        // 复用USART1功能    GPIO_PinAFConfig(GPIOB, GPIO_PinSource6, GPIO_AF_USART1);    GPIO_PinAFConfig(GPIOB, GPIO_PinSource7, GPIO_AF_USART1);        // USB冲突处理    GPIO_Init(GPIOB, (&GPIO_InitStructure));    USART_Init(&USART_InitStructure);    USART_Cmd(USART1, ENABLE);}

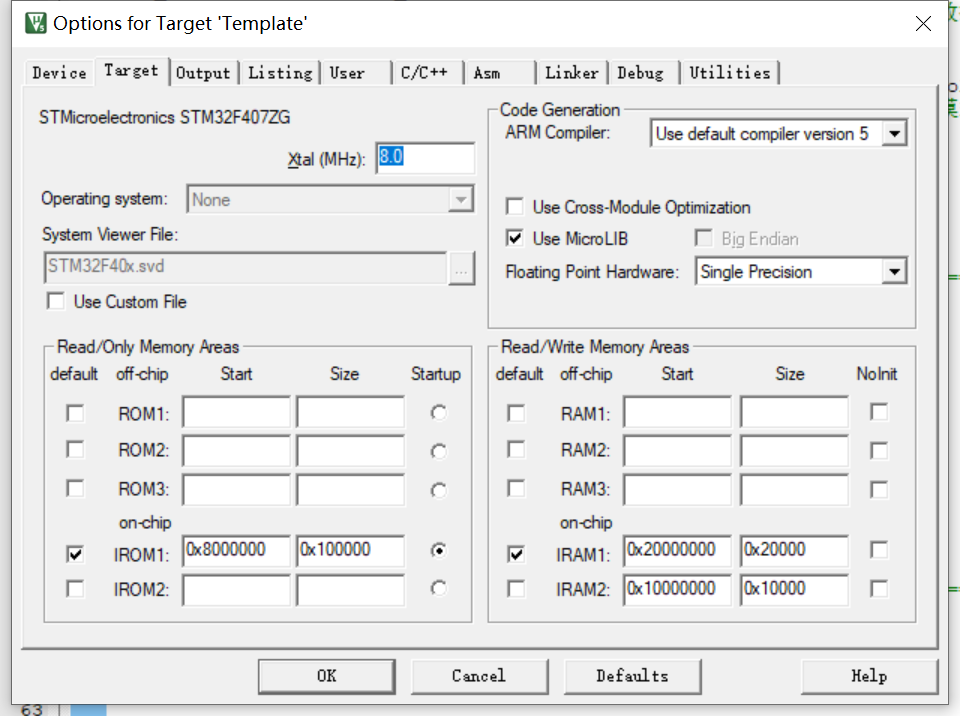

2. 数据重定向代码

// 往串口发送数据int fputc(int ch, FILE *f) {    // 发送字符    USART_SendData(USART1, (uint8_t) ch);    // 确保数据发送完毕    while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET) ;    return (ch);}// 从串口读取数据int fgetc(FILE *f) {    while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET) ;    return (int) USART_ReceiveData(USART1);}

3. LED初始化代码

void LED_Init(void) {    GPIO_InitTypeDef GPIO_InitStructure;    // 启用GPIOF时钟    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE);        // 配置PF9和PF10为输出模式    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9 | GPIO_Pin_10;    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;    GPIO_Init(GPIOF, &GPIO_InitStructure);        // 点亮LED    GPIO_SetBits(GPIOF, GPIO_Pin_9 | GPIO_Pin_10);}

4. 主程序逻辑代码

int main(void) {    // 延时初始化    delay_init(168);    // 串口初始化    uart_init(115200);    // LED初始化    LED_Init();    // 显示提示信息    Show_Message();        while(1) {        char ch = fgetc(stdin);        if (ch != '\0') {            switch(ch) {                case '1':                    GPIO_ResetBits(GPIOF, GPIO_Pin_9);                    break;                case '2':                    GPIO_ResetBits(GPIOF, GPIO_Pin_10);                    break;                case '3':                    GPIO_ResetBits(GPIOF, GPIO_Pin_9 | GPIO_Pin_10);                    break;                case '4':                    GPIO_SetBits(GPIOF, GPIO_Pin_9);                    break;                case '5':                    GPIO_SetBits(GPIOF, GPIO_Pin_10);                    break;                case '6':                    GPIO_SetBits(GPIOF, GPIO_Pin_9 | GPIO_Pin_10);                    break;                default:                    Show_Message();                    break;            }        }    }        // 定义显示提示信息的函数    static void Show_Message(void) {        printf("\n 串口通讯控制实验： \n");        printf("指令 -----------  跑马灯\n");        printf("  1  -----------   LED1  ON \n");        printf("  2  -----------   LED2  ON \n");        printf("  3  -----------  LED1&LED2 ON \n");        printf("  4  -----------   LED1  OFF \n");        printf("  5  -----------   LED2  OFF \n");        printf("  6  -----------  LED1&LED2 OFF \n");    }}

6. 调试与验证

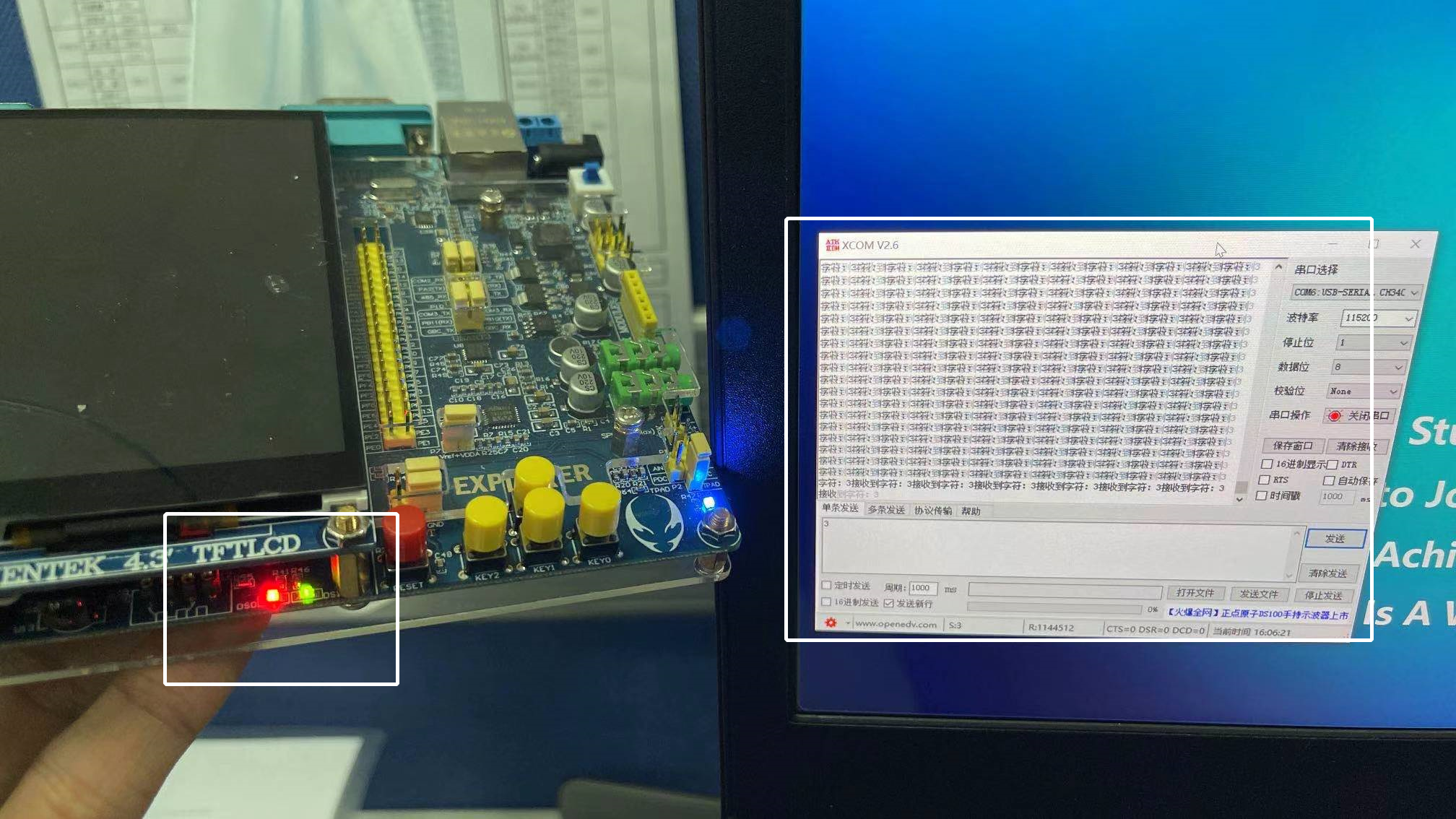

• 编译项目并下载到开发板。
• 使用X-Com串口助手，查看串口接收框。
• 输入“3”并发送，观察LED1和LED2同时亮起。
• 验证所有指令功能是否正常，确保程序运行稳定。

7. 总结

本实验通过izzer功的实验1知识，完成了对LED灯的控制。关键在于对GPIO_ResetBits和_GPIO_SetBits函数的正确使用，以及串口通信的理解。实验完成后，进一步掌握了STM32开发流程和技巧，为后续实验打下了坚实基础。如有疑问，请大家随时提出！
